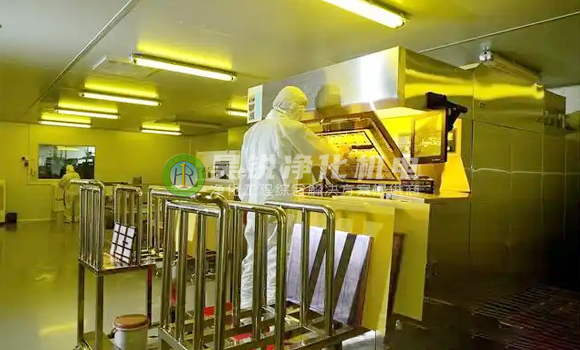

在半導體行業,潔凈室裝修不僅需要控制顆粒物(如ISO 14644標準),還需嚴格管理 AMC(Airborne Molecular Contamination,氣態分子污染物),這是影響芯片良率的關鍵因素之一。以下是半導體潔凈室AMC控制的 關鍵技術解析與裝修要點:
類型 | 主要來源 | 典型危害 | 允許濃度(參考) |
---|---|---|---|
酸性氣體 | 工藝化學品(HF、HCl) | 腐蝕金屬線路(Al/Cu) | ≤0.1 ppb(65nm以下制程) |
堿性氣體 | 氨氣(NH?)、胺類 | 導致光刻膠T型頂缺陷 | ≤1 ppb(DUV光刻區) |
有機物 | VOC(溶劑、硅油揮發) | 在晶圓表面形成碳化層 | ≤50 ppb(ISO 14644-8 Class 2) |
摻雜物質 | B、P、As等摻雜劑泄漏 | 改變半導體電學特性 | ≤0.01 ppb(先進制程) |
國際半導體技術路線圖(ITRS):要求AMC控制與顆粒物同級(如45nm制程需AMC Class 3對應ISO Class 3);
SEMI F21-1102:定義了AMC檢測方法及分級標準。
裝修材料要求:
墻面/吊頂:電解鋼板(鍍鋅層≥20μm) 替代彩鋼板(減少有機揮發);
地面:無溶劑聚氨酯砂漿(VOC排放≤50μg/m3);
密封膠:鉑金催化硅膠(避免硫化物釋放)。
必須檢測:材料需通過 TD-GC/MS(熱脫附-氣相色譜質譜) 釋氣測試。
過濾層級:
過濾器類型 | 功能 | 安裝位置 | 更換周期 |
---|---|---|---|
化學濾網 | 去除酸性/堿性氣體(浸漬活性炭) | HVAC新風入口 | 6-12個月 |
ULPA+AMC | 聯合過濾顆粒物+有機物 | FFU末端 | 18-24個月 |
局部 scrubber | 處理工藝廢氣(如HF) | 刻蝕設備排氣口 | 實時監測更換 |
效率要求:對0.3μm顆粒+AMC的過濾效率≥99.9995%(SEMI F21 Class 1)。
AMC控制流型:
垂直單向流:AMC敏感區(如光刻間)換氣次數≥60次/h;
微環境隔離:使用 迷你環境(Mini-Environment) 隔離高污染設備(如CMP)。
壓差梯度:AMC控制區對外保持 +15Pa,防止外部污染物滲入。
監測技術對比:
技術 | 檢測范圍 | 精度 | 典型設備 |
---|---|---|---|
離子色譜 | 酸性/堿性氣體 | 0.01 ppb | 梅特勒托利多ACM-5000 |
PID傳感器 | VOC(苯系物等) | 1 ppb | RAE Systems ppbRAE |
FTIR | 多組分AMC同步分析 | 0.1 ppb | Thermo Fisher Antaris |
布點原則:每200㎡設1個在線監測點,關鍵工藝區(如光刻)每50㎡1個。
AMC控制SOP:
人員禁止使用化妝品/香水(氨類來源);
設備移入前需經 VOC清洗+氮氣吹掃;
每月進行 AMC映射測試(Contamination Mapping)。
振動控制:
光刻機區域地面振動需≤ 1μm/s(VC-D級);
采用 氣浮隔震平臺 + 獨立地基。
EMI屏蔽:
墻體/吊頂內襯 銅網屏蔽層(≥60dB衰減);
電纜管道需 金屬軟管屏蔽。
禁用材料清單:
含硅材料(導致晶圓污染);
含銅/鋅部件(與工藝氣體反應)。
AMC超標處理:
設置 緊急 purge 系統(氮氣置換,30秒內降至安全值);
備用化學過濾器 自動切換功能。
項目 | 傳統潔凈室 | AMC控制增強方案 | 增量成本 |
---|---|---|---|
化學過濾器 | 無 | 50萬元 | +50萬元 |
低釋氣材料 | 200萬元 | 300萬元 | +100萬元 |
在線監測系統 | 10萬元 | 80萬元 | +70萬元 |
總成本 | ~3000萬元 | ~3220萬元 | +7.3% |
臺積電5nm工廠:
采用 全廠AMC閉環控制系統,VOC控制在≤5 ppb;
化學過濾器占比達空調系統成本的40%。
三星電子:
光刻區使用 局部ISO 1級微環境 + 氨氣吸附濾網。
提示:AMC控制需在潔凈室設計階段即納入規劃,后期改造難度極大。建議優先選擇有 半導體Fab廠項目經驗 的凈化工程公司(如中國電子系統工程第四建設有限公司)。
